DIAGRAMAS DE CABLES PARA PC

    En esta página encontrará los diagramas más comunes de los cables que se conectan a un ordenador. Espero sean de su utilidad. El autor no se responsabiliza de posibles daños causados por la realización de dichos cables, todos los diagramas están probados y funcionan a la perfección.

Alimentación placas base ATXl Alimentación unidades almacenamiento Alimentación unidades de disquete
Puerto Serie Nulo de 25 a 25 Pines SCSI 50 Patillas Puerto Serie Nulo de 9 a 25 Pines
Conversión Serie de 9 a 25 Pines Conexión para Joystick Cable VGA de 9 a 15 pin
Puerto Serie Nulo de 9 a 9 Pines Conexión para dos Joysticks Adaptador Teclado PS2 a DIN
Serie para Impresora de 9 a 9 Pines Serie para Impresora de 9 a 25 Pines Adaptador Teclado DIN a PS2
Cable Paralelo para Impresora Conexión cable Paralelo para PC's Adaptador Ratón PS2 a Serie
Cable RJ45 con dos PC's Cable RJ45 en Red IDE 40 Patillas
Adaptador Ratón Serie a PS2 Cable MIDI Din 8 a Din 8 Cable MIDI DB 15 a DB 15
Cable MIDI DB 15 a Din 8 In Out Descripción de Acrónimos Euroconector con VCR



Ir a pagina principal

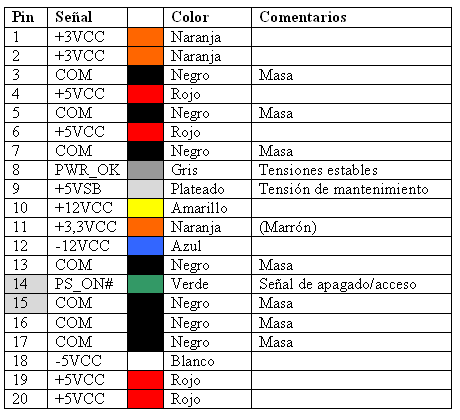

Alimentación placas base ATX

Para probar sin estar conectadas a la placa unir 14 y 15

Volver

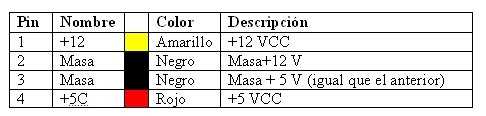

Alimentación unidades de almacenamiento

Alimentación unidades de almacenamineto

Volver

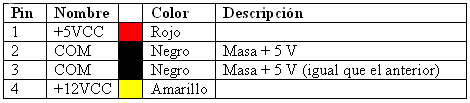

Alimentación unidades de disquete

Alimentacion flopy



Volver

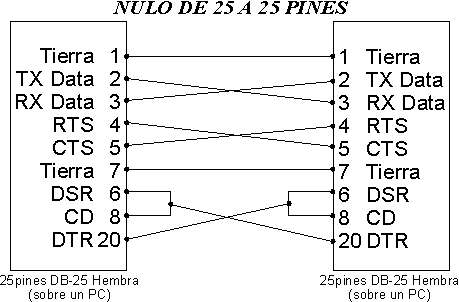

Puerto Serie Nulo de 25 a 25 Pines

Volver









Puerto Serie Nulo de 9 a 25 Pines

Volver

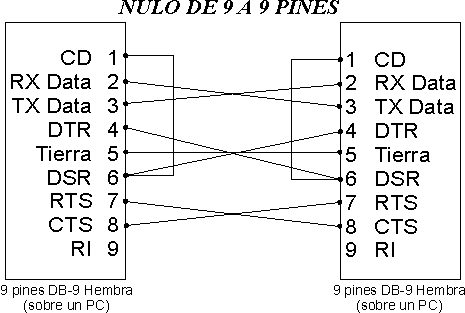

Puerto Serie Nulo de 9 a 9 Pines

Volver

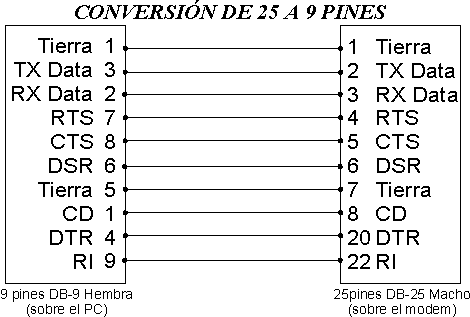

Conversión de 9 a 25 Pines

Volver

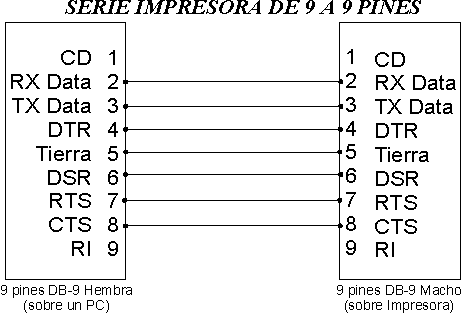

Cable Serie para Impresora 9 a 9

Volver













Cable Serie para Impresora 9 a 25

Volver

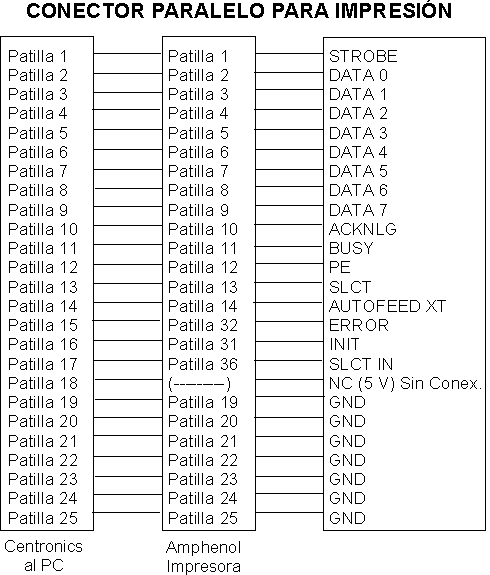

Cable Paralelo para Impresora

Volver

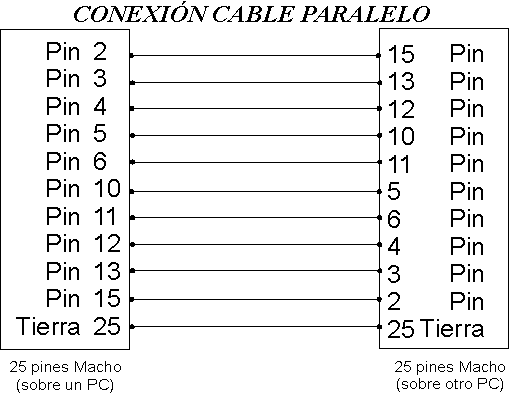

Conexión por cable Paralelo para dos PC's

Volver

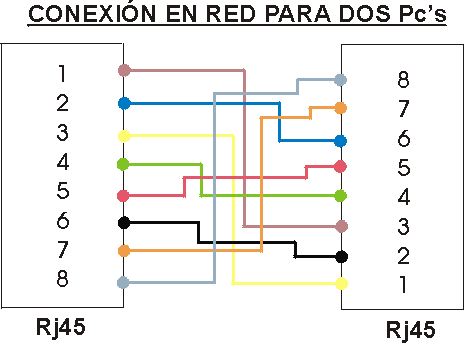

RJ45 con dos PC's

Volver

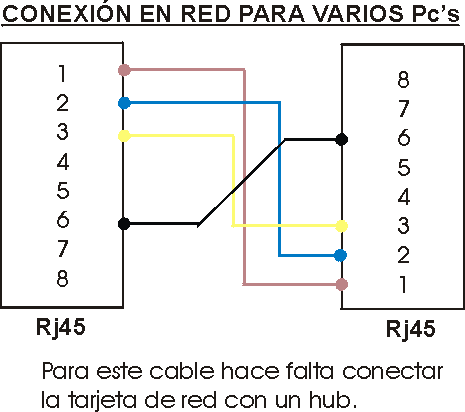

RJ45 en Red

Volver

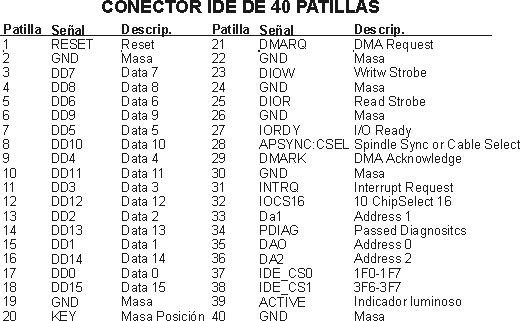

IDE 40 Patillas

Volver

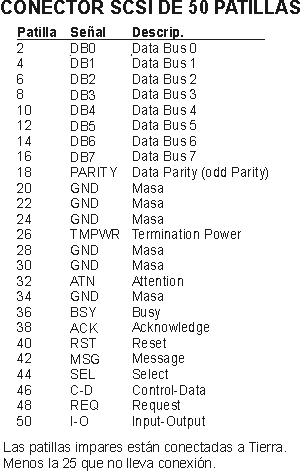

SCSI 50 Patillas

Volver

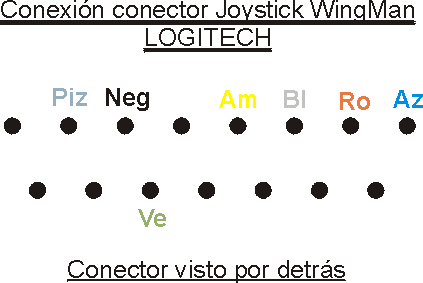

Conexión para Joystick

Volver

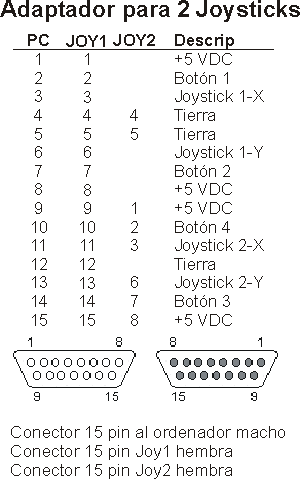

Conexión para dos Joystick's

Volver

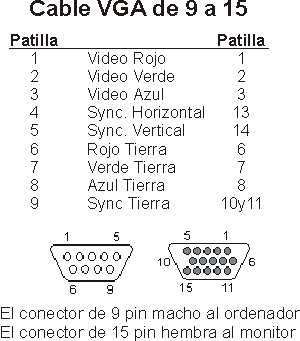

Cable VGA de 9 a 15 pin

Volver

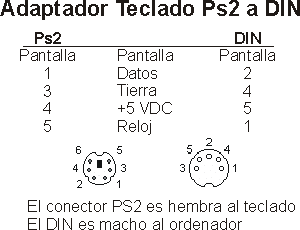

Adaptador Teclado PS2 a DIN

Volver

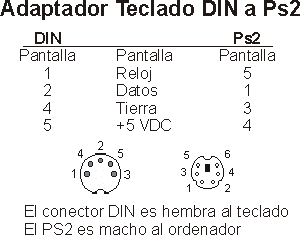

Adaptador Teclado DIN a PS2



Volver

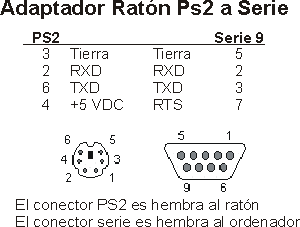

Adaptador Ratón PS2 a Serie

Volver

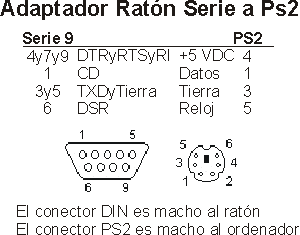

Adaptador Ratón Serie a PS2

Volver

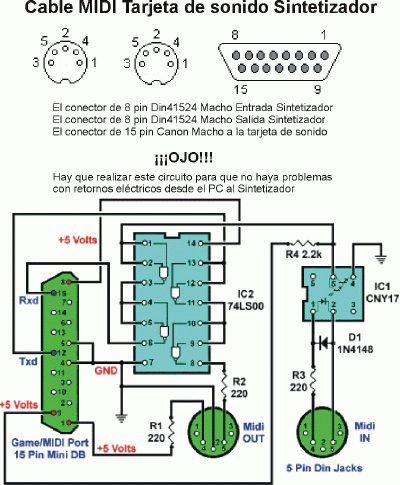

Cable MIDI



Volver











Cable MIDI DB 15 a DB 15

Volver











Cable MIDI DB 15 a Din 5 In Out



Volver

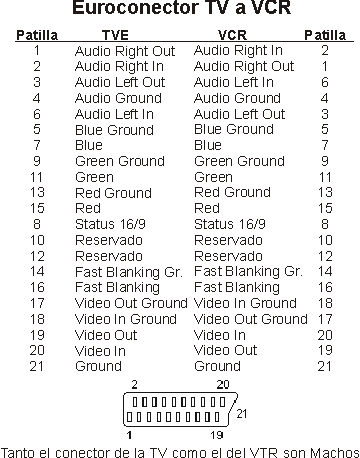

Euroconector con VCR



Volver

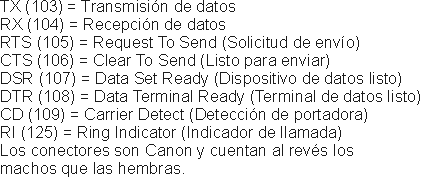

Descripción de Acrónimos

Volver
